概述：
一体化铸铝机身，稳固形，不位移，砝码加载结构，性能稳固，丈量精度高，重复性好。硬度换算功效。物镜与压头可自动切换，定位精准。7吋高迅速度触摸屏操作显示。选配通讯协议后可以和电脑通讯，实现电脑自动控制。菜单式结构，实验历程自动化，操作轻盈。高清光学系统和物镜，光源亮度可以10级调理。测试效果和数据处置惩罚，USB数据一键导出EXCEL名堂报告。对角线长度D1和D2编码器输入，利便快捷，镌汰人为读数误差。显示界面接纳了菜单式结构，人机对话很是友好，易于操作，装置调试简朴。
主要功效：
● 7吋彩屏显示，高迅速度触摸屏操作 ；
● 菜单式结构，试验历程自动化,操作轻盈 ；
● 高清光学系统和物镜，光源亮度可以10级调理 ；
● 硬度换算功效 ；
● 对角线长度D1和D2编码器输入，利便快捷，镌汰人为读数误差
● 物镜与压头可自动切换，定位精准;
● 可以和电脑通讯，实现电脑自动控制;
● 测试效果和数据处置惩罚， USB数据一键导出，EXCEL名堂
应用规模：
质料研究和科学试验方面小负荷维氏硬度试验，测试小型细密零件的硬度，热处置惩罚、碳化、淬火硬化层，外貌覆层，钢，有色金属、薄片质料和细线材的硬度，刀刃周围的硬度，牙科质料的硬度等，还能测试外貌硬化层硬度和硬化层深度。也可用于测试诸如玻璃、珠宝和陶瓷等用洛氏测试要领及其它相对大试验力测试无法测试的非金属质料。它能遵照金属的结构，测试感应硬化或渗碳化等质料的内部硬度。
手艺数据:
|
型号 |
MHVS30Z（自动转塔） |
|
试验力 |
1Kgf、3Kgf、5Kgf、10Kgf、20Kgf、30Kgf |
|
转换标尺 |
GB，ISO，ASTM |
|
丈量规模 |
8-2900HV |
|
最小丈量单位 |
0. 0625μm (20倍物镜) ；0.125μm (10倍物镜) |
|
试验力保荷时间 |
5～60s可调（每1秒为一单位） |
|
丈量精度 |
知足或高于GB/T4340.2 |
|
总放大倍数 |
视察与丈量100X ， 丈量200X |
|
数据输出 |
USB |
|
加荷控制 |
自动（加荷、保荷、卸荷） |
|
仪重视量 |
约45kg |
|
试件最大尺寸 |
最大高度165mm ，压头中心到内壁130mm |
|
电源 |
AC220V±5%，50~60Hz |
|
执行标准 |
GB/T4340.2国家标准 JJG151检定规程 |
|
可选附件 |
XY事情台（定制），电动XY事情台、CCD丈量系统，努氏压头、细丝夹持台、RS232上下位机实时通讯 |
附表一
|
硬度 符号 |
最大误差 体现为标准块划定硬度值的百分比 |
|||||||||||||||
|
硬度，HV |
||||||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1500 |
|
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 |
|||||||
|
HV0.2 |
4 |
6 |
8 |
9 |
10 |
11 |
11 |
12 |
12 |
|||||||
|
HV0.3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
11 |
11 |
||||||
|
HV0.5 |
3 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
9 |
11 |
|||||
|
HV1 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
6 |
8 |
|||||
|
HV2 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
5 |
5 |
6 |
|||||
|
HV3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
5 |
|||||
|
HV5 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
|||||
|
HV10 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|||||
|
HV20 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|||||
|
HV30 |
3 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|||||
|
HV50 |
3 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|||||
|
HV100 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
||||||
|
注： 1.当压痕对角线小于0.020mm时，表中不给出误差值。 2.关于中心值，其最大允许误差可由内插法求得。 3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的，以较大者为准。 |
||||||||||||||||
|
表中内容摘于GB/T4340.2。 |
||||||||||||||||

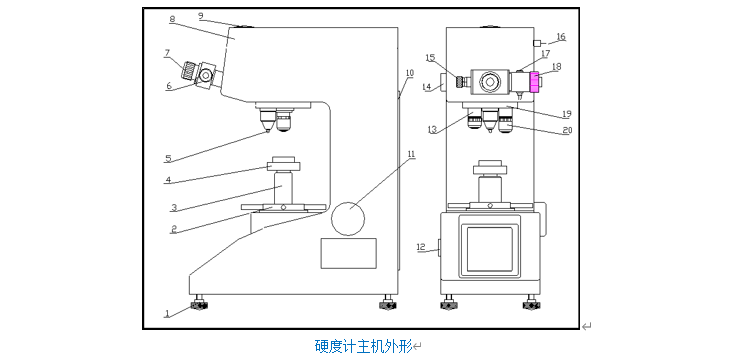

硬度计主机形状:
|
1.调理螺钉 |
2.旋轮 |
3.螺杆 |
4.试台 |
5.压头 |
|
6.目镜 |
7.眼罩 |
8.上盖 |
9.摄像盖板 |
10.后盖板 |
|
11.手轮 |
12.电源开关 |
13.10х物镜 |
14.灯源 |
15.左鼓轮 |
|
16.圆插座 |
17.丈量按钮 |
18.右鼓轮 |
19.转塔 |
20. 20х物镜 |

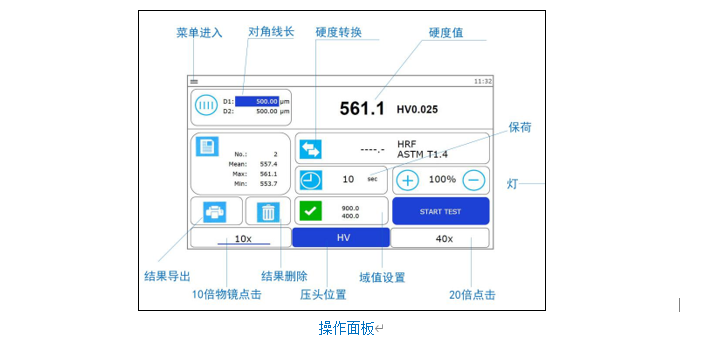

面板键功效先容:

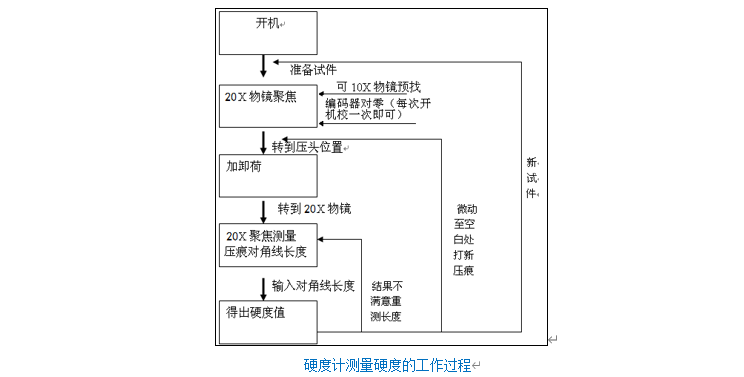

硬度计的使用:

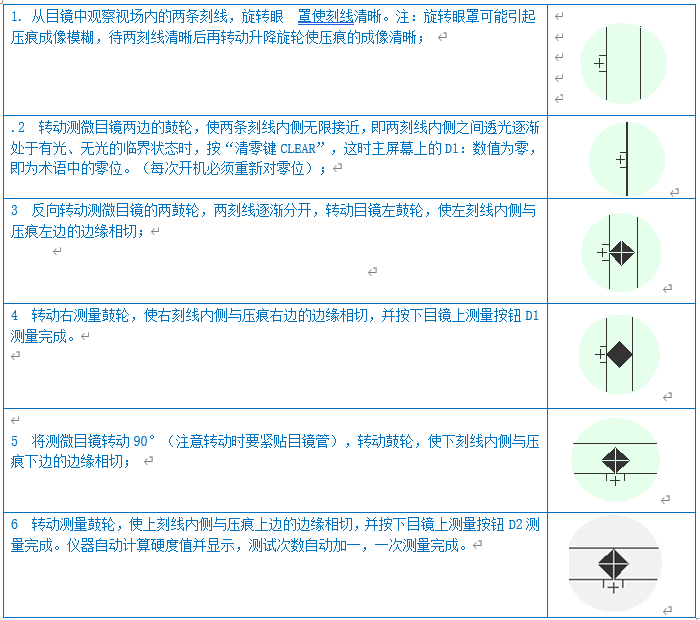

压痕的详细丈量要领:
硬度计切合标准：
GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验要领
GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的磨练
ISO 6507-2:2018《金属质料 维氏硬度试验 第2部分：硬度计的磨练与校准》国际标准
ASTM E384-17 质料的努氏和维氏硬度标准试验要领
JJG151 - 金属维氏硬度计检定规程
标准设置
|
名称 |
数目 |
名称 |
数目 |
|
仪器主机 |
1台 |
物镜20x、10x， |
各1只 |
|
维氏压头 |
1只 |
砝码（30KG） |
3只 |
|
维氏硬度块 |
2块 |
大、中、“V”试台 |
各1只 |
|
电源线 |
1根 |
10×测微目镜 |
1只 |
|
产品使用说明书 |
1份 |
产品及格证 |
1份 |
