概述：
一体化铸铝机身，稳固形，不位移，砝码加载结构，性能稳固，丈量精度高，重复性好 。硬度换算功效，接纳LCD显示屏，试验历程自动化，操作轻盈，高清光学系统，光源亮度可以20级调理，用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值，自动转塔式物镜与压头可自动切换定位准确 。
主要功效：
● 接纳LCD显示屏，可切换硬度标尺HV或HK；
● 试验历程自动化,操作轻盈；
● 高清光学系统 光源亮度可以20级调理；
● 多种硬度制式换算功效；
● 用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值；
● 物镜与压头可自动切换定位精准
应用规模：
适合于测试金属结构，包括细小的零件、薄板、金属箔、电线、薄硬化层和电镀层 。它还可用于测试诸如玻璃、陶瓷等用洛氏测试要领及其它相对大试验力测试无法测试的非金属质料 。它能遵照金属的结构，测试感应硬化或渗碳化等质料的内部硬度 。

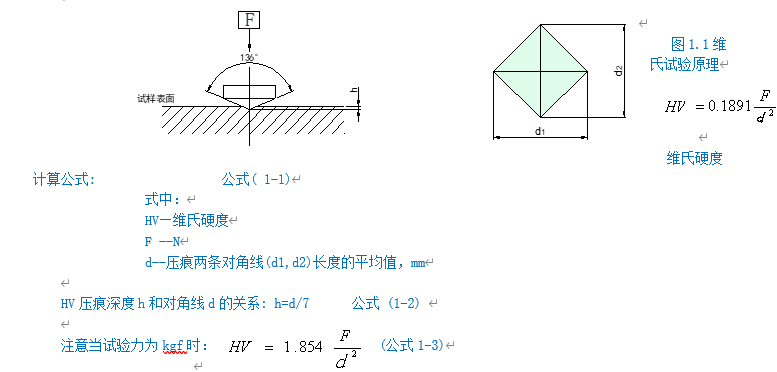

维氏试验原理：
维氏硬度试验是用136°正菱形金刚石压头,以划定试验力（F）压入被测试物体的外貌，经划定的坚持试验力时间后，卸除试验力，用测微目镜丈量试件外貌的压痕对角线（d），盘算压痕的锥形外貌积所遭受的平均压力（N/mm2），即维氏硬度值 。（详见图1.1） 。
手艺数据：
|
型号 |
HV10Z（自动转塔） |
|
试验力 |
0.3Kgf、0.5Kgf、1Kgf、3Kgf、5Kgf、10Kgf |
|
转换标尺 |
HRA、HRB、HRC、HRD、HRF、HV、HK、 HBW、 HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|
丈量规模 |
8-3000HV |
|
最小丈量单位 |
0. 5μm (和物镜配套) |
|
保荷时间 |
5～60s |
|
丈量精度 |
知足或高于GB/T4340.2 |
|
总放大倍数 |
视察100X 丈量200X |
|
丈量方法 |
刻度式输入 |
|
加荷控制 |
自动（加荷、保荷、卸荷） |
|
仪重视量 |
约45kg |
|
试件最大尺寸 |
最大高度165mm ，压头中心到内壁130mm |
|
电源 |
AC220V±5%，50~60Hz |
|
执行标准 |
GB/T4340.2国家标准 JJG151检定规程 |
|
可选附件 |
XY事情台，CCD丈量系统，努氏压头、细丝夹持台 |
附表一
|
硬度 符号 |
最大误差 体现为标准块划定硬度值的百分比 |
|||||||||||||||
|
硬度，HV |
||||||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1500 |
|
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 |
|||||||
|
HV0.2 |
4 |
6 |
8 |
9 |
10 |
11 |
11 |
12 |
12 |
|||||||
|
HV0.3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
11 |
11 |
||||||
|
HV0.5 |
3 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
9 |
11 |
|||||
|
HV1 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
6 |
8 |
|||||
|
HV2 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
5 |
5 |
6 |
|||||
|
HV3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
5 |
|||||
|
HV5 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
|||||
|
HV10 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|||||
|
HV20 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|||||
|
HV30 |
3 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|||||
|
HV50 |
3 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|||||
|
HV100 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
||||||
|
注： 1.当压痕对角线小于0.020mm时，表中不给出误差值 。 2.关于中心值，其最大允许误差可由内插法求得 。 3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的，以较大者为准 。 |
||||||||||||||||
|
表中内容摘于GB/T4340.2 。 |
||||||||||||||||

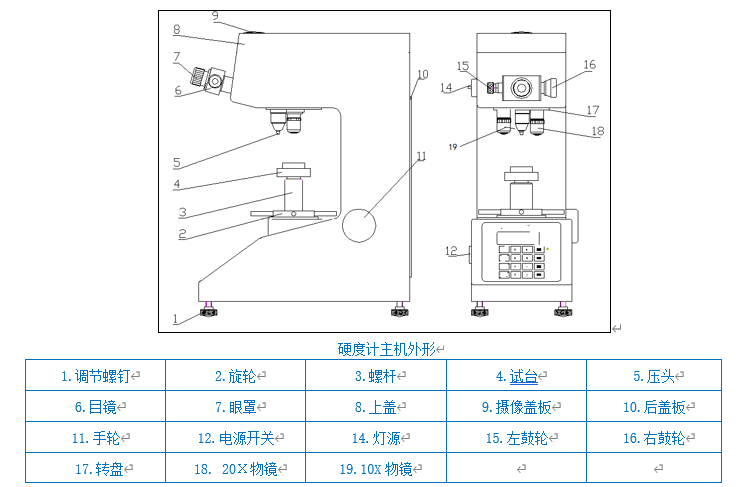

硬度计主机形状：

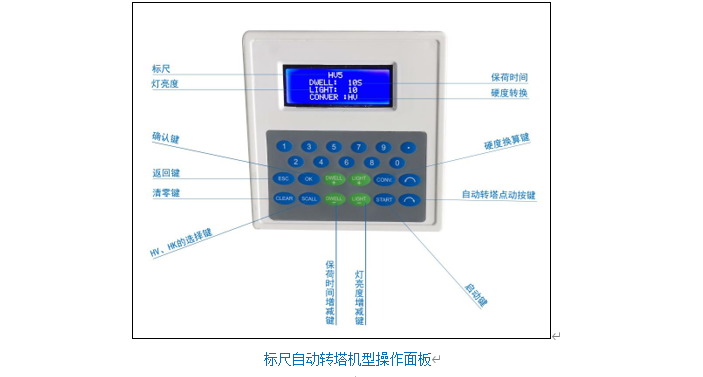

面板键功效先容：

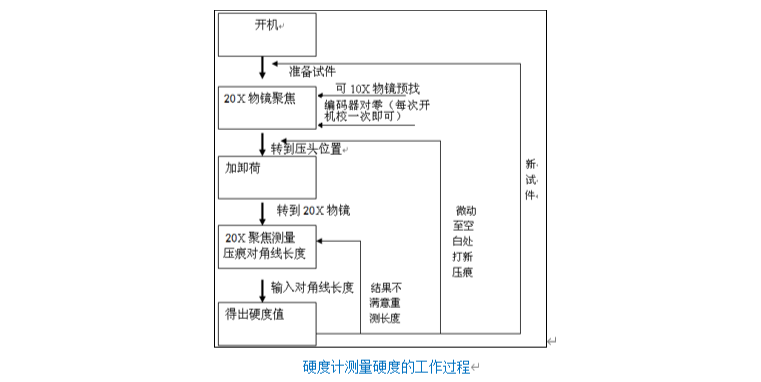

硬度计的使用：

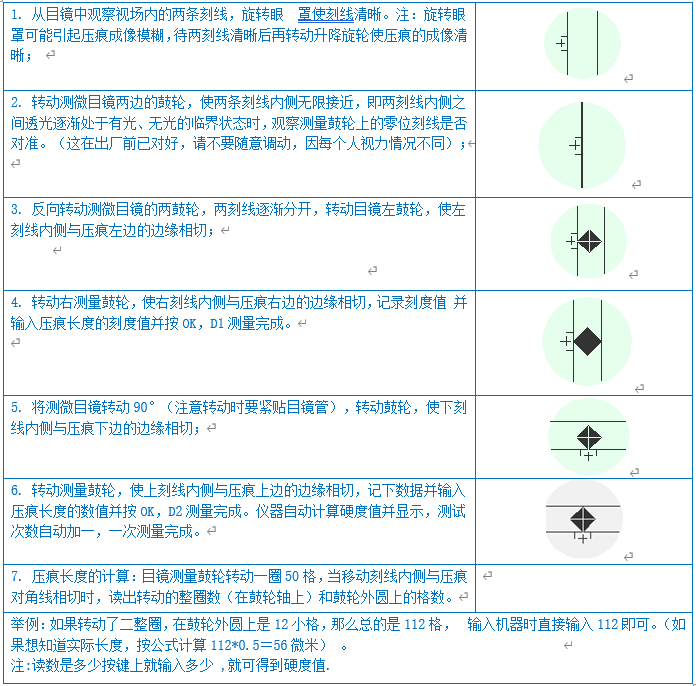

压痕的详细丈量要领：
硬度计切合标准：
GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验要领
GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的磨练
ISO 6507-2:2018《金属质料 维氏硬度试验 第2部分：硬度计的磨练与校准》国际标准
ASTM E384-17 质料的努氏和维氏硬度标准试验要领
JJG151 - 金属维氏硬度计检定规程
标准设置
|
名称 |
数目 |
名称 |
数目 |
|
仪器主机 |
1台 |
物镜20x、10x， |
各1只 |
|
维氏压头 |
1只 |
大、中、“V”试台 |
各1只 |
|
砝码（10KG） |
3只 |
10×测微目镜 |
1只 |
|
维氏硬度块 |
2块 |
产品及格证 |
1份 |
|
电源线 |
1根 |
产品使用说明书 |
1份 |
