概述：
接纳LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，操作轻盈，高清光学丈量系统和光学双通道结构；光源亮度可以20级调理，硬度换算功效，对角线长度D1和D2值编码器输入，镌汰人为读数误差，丈量效果可打印机输出，定位准确。一体化铸铝机身，稳固形不移位，砝码加载结构，性能稳固，丈量精度高，重复性好。
主要功效：
● 接纳LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)；
● 操作轻盈；
● 高清光学丈量系统和光学双通道结构，光源亮度可以20级调理；
● 载物台是涡轮涡杆手摇升降；
● 硬度换算功效；
● 角线长度D1和D2值编码器输入，镌汰人为读数误差；
● 丈量效果可打印机输出；
● 定位准确。
应用规模：
适合于测试金属结构、金属学和金相学研究、包括细小的零件、薄板、金属箔、电线、薄硬化层和电镀层外貌覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处置惩罚、碳化、厚度可薄至3μm的特细小和较很薄形零件、举行硬化层深度丈量等。

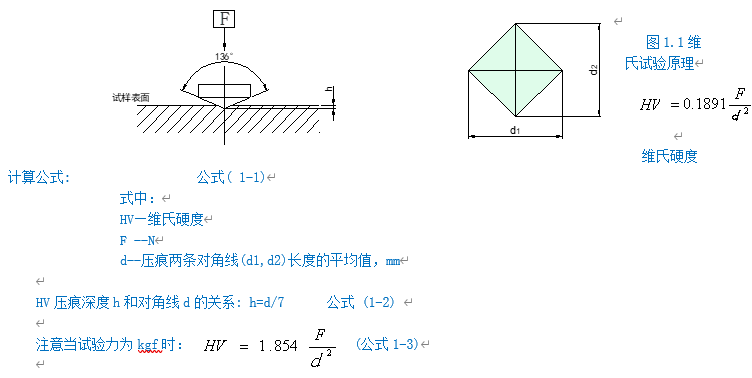

维氏试验原理：
维氏硬度试验是用136°正菱形金刚石压头,以划定试验力（F）压入被测试物体的外貌，经划定的坚持试验力时间后，卸除试验力，用测微目镜丈量试件外貌的压痕对角线（d），盘算压痕的锥形外貌积所遭受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。
手艺数据
|
型号 |
401MVAS-Y |
|
试验力gf |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
|
最小丈量单位 |
0.03125μm |
|
丈量规模 |
0-3000HV |
|
丈量精度 |
适合或高于GB/T4340.2 （见附表一） |
|
总放大倍数 |
100X（视察,）400X（丈量） |
|
加荷方法 |
自动（加荷、保荷、卸荷） |
|
数据输出 |
LCD显示读出 |
|
保荷时间 |
5-60秒可调 |
|
仪器尺寸（长×宽×高） |
405×290×480mm |
|
仪重视量 |
约35Kg |
|
试件最大高度 |
90mm |
|
压头中心到内壁距离 |
120mm |
|
转换标尺 |
HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|
电源 |
AC220V±5%，50~60Hz |
|
执行标准 |
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151检定规程 |
|
X-Y试台 |
尺寸:100×100 mm 最大移动: 25×25mm 最小位移数：0.01mm |
|
选配件 |
CCD摄像丈量系统、努氏压头、细丝夹持台 |
附表一
|
硬度 符号 |
最大误差 体现为标准块划定硬度值的百分比 |
||||||||||||
|
硬度，HV |
|||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
HV0.01 |
|||||||||||||
|
HV0.025 |
8 |
10 |
|||||||||||
|
HV0.05 |
6 |
8 |
9 |
10 |
|||||||||
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 |
||||
|
HV0.2 |
4 |
6 |
8 |
9 |
10 |
11 |
11 |
12 |
|||||
|
HV0.3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
|||||
|
HV0.5 |
3 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
|||||
|
HV1 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
|||||
|
注： 1.当压痕对角线小于0.020mm时，表中不给出误差值。 2.关于中心值，其最大允许误差可由内插法求得。 3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的，以较大者为准。
|
|||||||||||||
|
表中内容摘于GB/T4340.2。 |
|||||||||||||

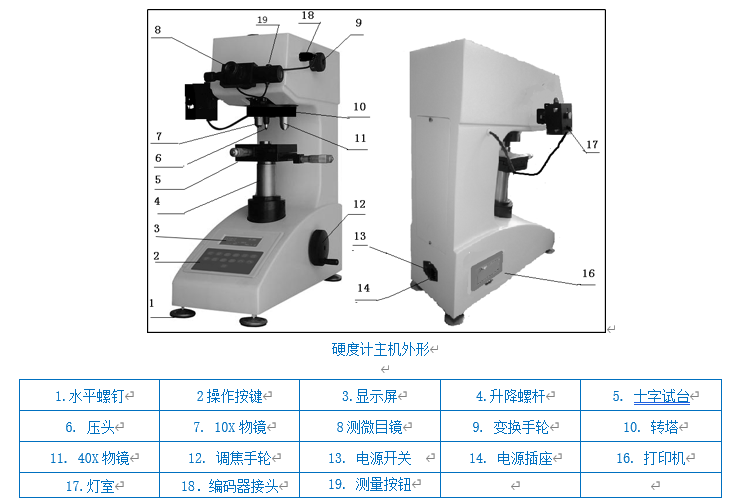

硬度计主机形状：

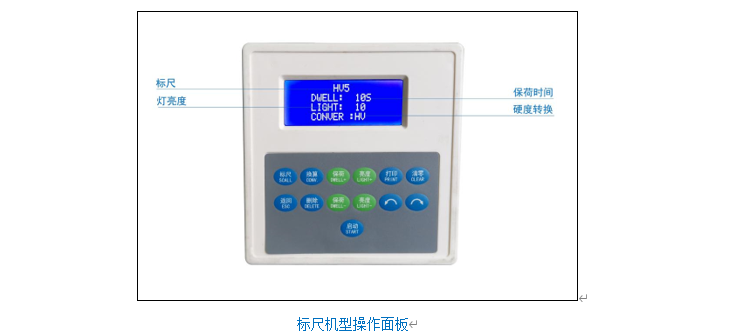

面板键功效先容：
打印机：
硬度计机身上配有一台热敏打印机。
打印机形状结构
当硬度计的电源翻开时，电源指示灯将被点亮；缺纸指示灯点闪灼时，打印纸已用完，请予替换。
替换打印纸：
打印纸规格热敏纸卷，纸宽 57.5±0.5 mm
内装纸卷，外径小于 φ35 mm，
纸厚 0.065 mm，纸质 53-64 g/m2

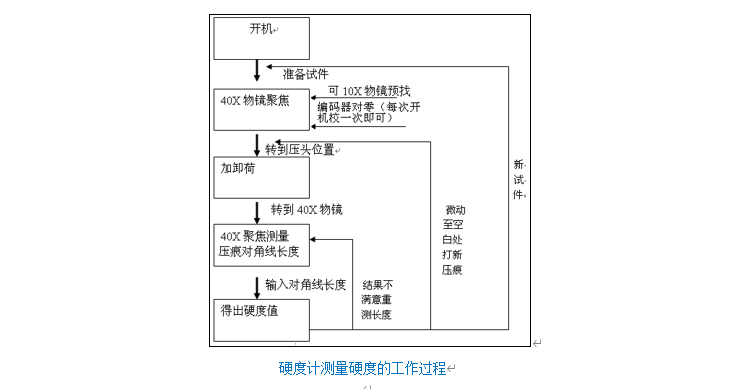

硬度计的使用：

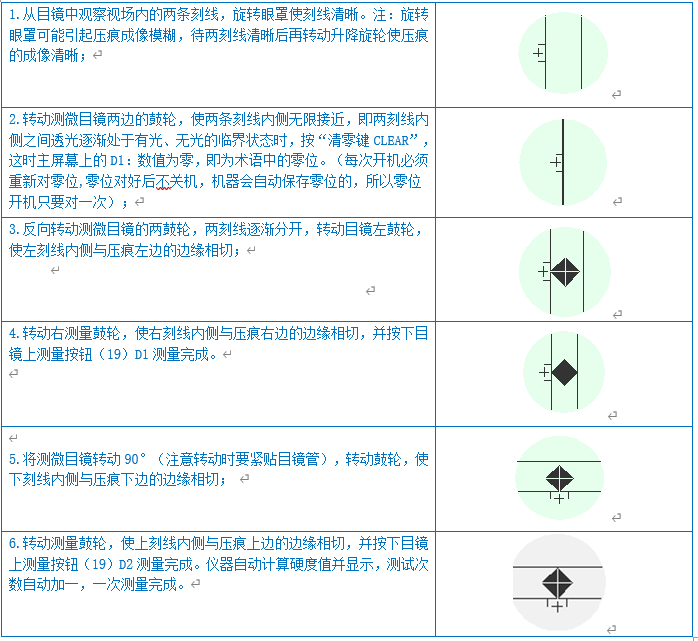

压痕的详细丈量要领：
硬度计切合标准：
GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验要领
GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的磨练
ISO 6507-2:2018《金属质料 维氏硬度试验 第2部分：硬度计的磨练与校准》国际标准
ASTM E384-17 质料的努氏和维氏硬度标准试验要领
JJG151 - 金属维氏硬度计检定规程
标准设置
|
名称 |
数目 |
名称 |
数目 |
|
仪器主机 |
1台 |
物镜40x、10x， |
各1只 |
|
维氏压头 |
1只 |
砝码 |
6只 |
|
十字事情台 |
1个 |
砝码杆 |
1个 |
|
薄片夹持台 |
1个 |
外接电源线 |
1根 |
|
平口夹持台 |
1个 |
10x数字式测微目镜 |
1只 |
|
水平仪 |
1个 |
显微维氏硬度块（HV1、HV0.2） |
各一块 |
