概述：
7吋彩屏显示 ，高迅速度触摸屏操作 ，可以和电脑通讯 ，实现电脑自动控制高清光学系统 ，自动转塔式的物镜和压头可自动切换定位准确 ，光源亮度可以10级调理 ，带硬度值转换功效 ，硬度上下公差判断 ，菜单式结构 ，试验历程自动化 ，操作轻盈 ，对角线长度D1和D2编码器输入 ，镌汰读数误差 ，测试效果和数据处置惩罚 ，USB数据一键导出 ，EXCEL名堂报告 ，一体化铸铝机身 ，稳固形不移位 ，砝码加载结构 ，性能稳固 ，丈量精度高 ，重复性好。
主要功效：
● 7吋彩屏显示 ，高迅速度触摸屏操作；
● 菜单式结构 ，试验历程自动化,操作轻盈;
● 高清光学系统 光源亮度可以10级调理;
● 带硬度值转换功效 ，硬度上下公差判断;
● 对角线长度D1和D2编码器输入 ，镌汰人为读数误差;
● 物镜与压头可自动切换,定位准确;
● 可以和电脑通讯 ，实现电脑自动控制
● 测试效果和数据处置惩罚 ，RS232一键导出 ，EXCEL名堂。
应用规模：
适合于测试金属结构、金属学和金相学研究、包括细小的零件、薄板、金属箔、电线、薄硬化层和电镀层外貌覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处置惩罚、碳化、厚度可薄至3μm的特细小和较很薄形零件、举行硬化层深度丈量等。

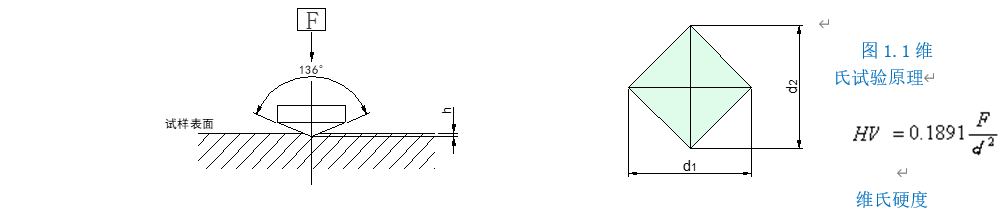

维氏试验原理：

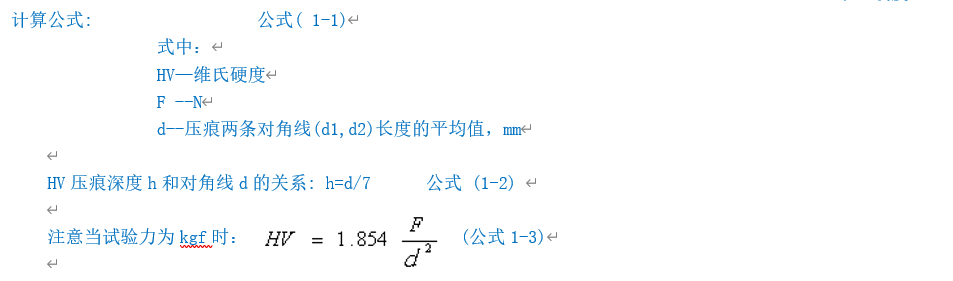

维氏硬度试验是用136°正菱形金刚石压头,以划定试验力（F）压入被测试物体的外貌 ，经划定的坚持试验力时间后 ，卸除试验力 ，用测微目镜丈量试件外貌的压痕对角线（d） ，盘算压痕的锥形外貌积所遭受的平均压力（N/mm2） ，即维氏硬度值。（详见图1.1）。
手艺数据:
|
型号 |
402MVCS-Y |
|
试验力gf |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
|
最小丈量单位 |
0.03125μm |
|
丈量规模 |
0-3000HV |
|
丈量精度 |
适合或高于GB/T4340.2 （见附表一） |
|
总放大倍数 |
100X（视察,）400X（丈量） |
|
加荷方法 |
自动（加荷、保荷、卸荷） |
|
数据输出 |
USB |
|
保荷时间 |
5-60秒可调 |
|
仪器尺寸（长×宽×高） |
405×290×480mm |
|
仪重视量 |
约40Kg |
|
试件最大高度 |
90mm |
|
压头中心到内壁距离 |
120mm |
|
转换标尺 |
GB,ISO,ASTM |
|
电源 |
AC220V±5% ，50~60Hz |
|
执行标准 |
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151检定规程 |
|
X-Y试台 |
尺寸:100×100 mm 最大移动: 25×25mm 最小位移数：0.01mm |
|
选配件 |
CCD摄像丈量系统、努氏压头、细丝夹持台、RS232上下位机实时通讯、电动XY平台 |
附表一
|
硬度 符号 |
最大误差 体现为标准块划定硬度值的百分比 |
||||||||||||
|
硬度 ，HV |
|||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
HV0.01 |
|||||||||||||
|
HV0.025 |
8 |
10 |
|||||||||||
|
HV0.05 |
6 |
8 |
9 |
10 |
|||||||||
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 |
||||
|
HV0.2 |
4 |
6 |
8 |
9 |
10 |
11 |
11 |
12 |
|||||
|
HV0.3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
|||||
|
HV0.5 |
3 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
|||||
|
HV1 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
|||||
|
注： 1.当压痕对角线小于0.020mm时 ，表中不给出误差值。 2.关于中心值 ，其最大允许误差可由内插法求得。 3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的 ，以较大者为准。 |
|||||||||||||
|
表中内容摘于GB/T4340.2。 |
|||||||||||||

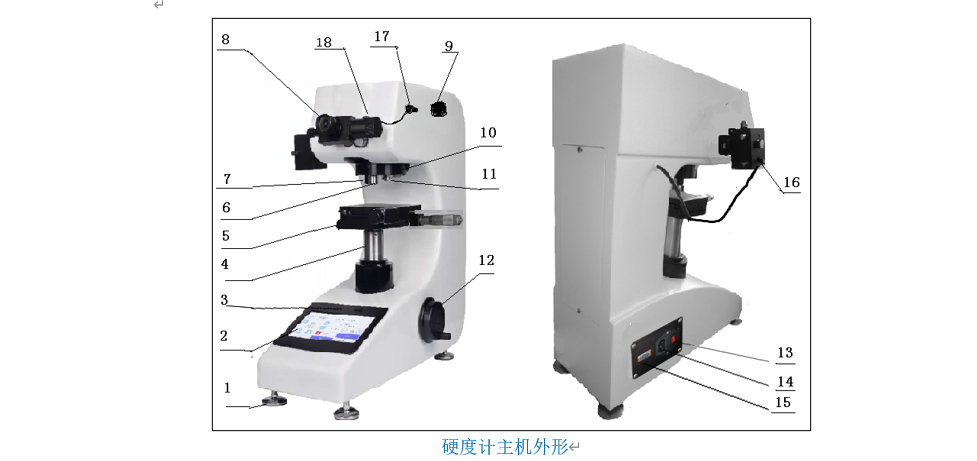

硬度计主机形状:
|
1.水平螺钉 |
2显示屏 |
3.USB |
4.升降螺杆 |
5. 十字试台 |
|
6. 压头 |
7. 10X物镜 |
8测微目镜 |
9. 变换手轮 |
10. 转塔 |
|
11. 40X物镜 |
12. 调焦手轮 |
13. 电源开关 |
14. 电源插座 |
15. RS232 |
|
16. 灯室 |
17.编码器讨论 |
18．丈量按钮 |
GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的磨练
ISO 6507-2:2018《金属质料 维氏硬度试验 第2部分：硬度计的磨练与校准》国际标准
ASTM E384-17 质料的努氏和维氏硬度标准试验要领
JJG151 - 金属维氏硬度计检定规程
标准设置:
|
名称 |
数目 |
名称 |
数目 |
|
仪器主机 |
1台 |
物镜40x、10x ， |
各1只 |
|
维氏压头 |
1只 |
砝码 |
6只 |
|
十字事情台 |
1个 |
砝码杆 |
1个 |
|
薄片夹持台 |
1个 |
外接电源线 |
1根 |
|
平口夹持台 |
1个 |
10x数字式测微目镜 |
1只 |
|
水平仪 |
1个 |
显微维氏硬度块（HV1、HV0.2） |
各一块 |
