仪器特点：
l 三轴接纳台湾HIWIN高精度P级直线导轨、研磨级滚珠丝杆 ，噪音低振动小 ，动态几何误差变形最；
l 接纳优质花岗岩大理石底座、立柱 ，具有优异的温度稳固性、抗实效变形能力 。
l 接纳花岗岩大理石+航空铝事情台 ，重量轻惯性小、包管高速运行的定位精度及稳态性能。
l 有限元结构剖析及优化结构设计为该系列包管了系统整体的高精度及高稳固性。
l 接纳英国手艺的KMN集成式控制盒和三轴入口高性能伺服电机驱动,实现全闭环的控制 。
您选择的是： DBM432-H级 长度单位：MM
|
型号 |
DBM322-H |
DBM432-H |
DBM542-H |
|
X\Y\Z丈量行程 |
300*200*200 |
400*300*200 |
500*400*200 |
|
事情距离 |
95mm |
||
|

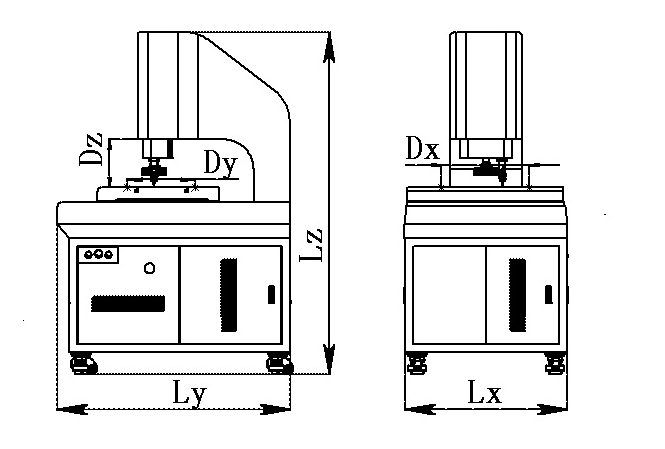

形状尺寸 Lx*Ly*Lz |
715*960*1710 |
815*1160*1710 |
915*1360*1710 |
|
最大载荷 |
30Kg |
30Kg |
30Kg |
|
仪重视量 |
350Kg |
450Kg |
550Kg |
|
电源 |
220V+10%, 50HZ-60HZ |
||
|
测量精度 |
X/Y轴（3.0＋L/200）μm ，Z轴（5.0+L/200）μm |
||
|
重复精度 |
X/Y轴（2.0＋L/200）μm（标准件） |
||
|
盘算机（选配） |
遐想品牌商务机：酷睿双核 2.5/内存2G/硬盘500G/19″液晶彩色显示器 |
||
|
接触式测头（选配） |
英国RENISHAW MCP接触式测头 |
||
|
传动丝杆 |
X/Y/Z三轴台湾HIWIN研磨级滚珠丝杆 |
||
|
直线导轨 |
X/Y/Z三轴台湾HIWIN/P级直线导轨 |
||
|
电机 |
X/Y/Z三轴入口高性能伺服电机 |
||
|
控制器 |
科曼尼KMN/HD755全闭环控制系统 |
||
|
光栅尺 |
台湾万濠1μm 关闭式玻璃光栅尺 |
||
|
影像系统 |
美国TEO高清彩色1/3″摄像机+图像卡 影像放大倍数18 X -280X |
||
|
镜头 |
0745D高清晰连续变倍镜头/放大倍率0.7-4.5X可选配：0.5X物镜 ，放大倍率15-115X ，可选配：2X物镜 ，放大倍率60-460X。 |
||
|
光源系统 |
程控六环八分区环形外貌光源+平行轮廓LED冷光源 |
||

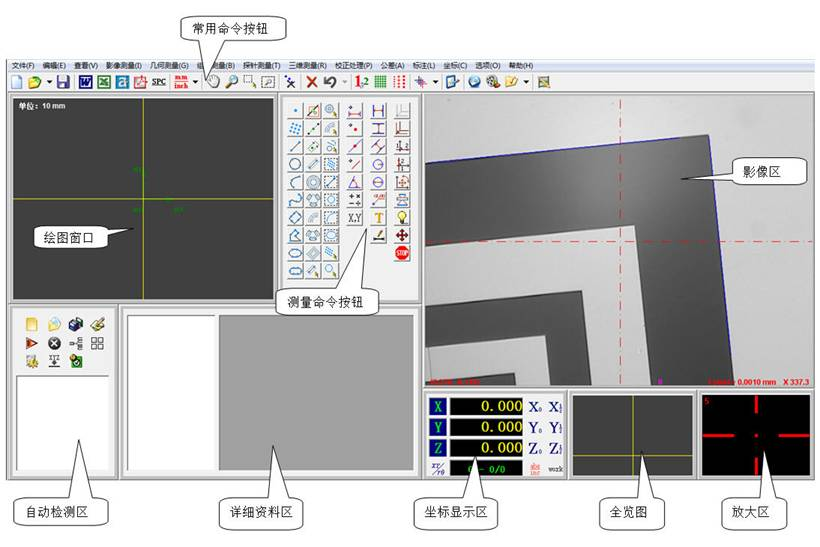

丈量软件：
是 一款真正的复合式软体 ，研发团队25年专业量测软体的乐成开发履历 ，将激光、测头和影像完善连系的一款全新的复合式量测软件。
操作间单、功效强盛 ，荟萃了CAD导入比对、全图形化显示、快速点击操作、即时数据比对、报告名堂多样化、演算法先进等多项特点 ，在演算法的先进和准确度上 ，也一样给予包管。
普遍地应用于机械加工、电子、汽车、五金、模具、细密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。

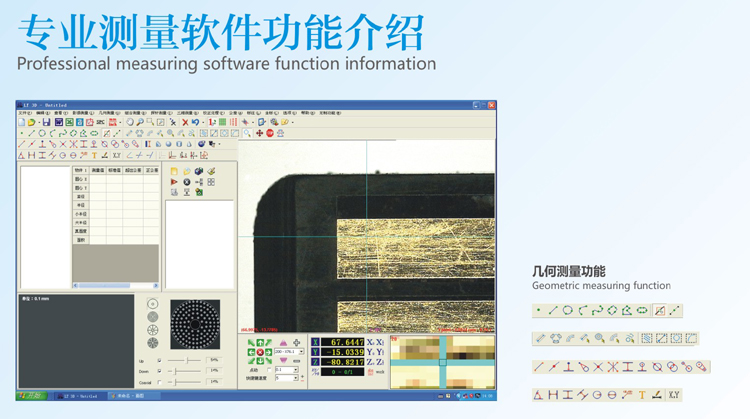

软件功效
一、 功效：包括三次元、二次元、工具显微镜、投影仪的功效。
二、 功效强盛的2D/3D丈量系统
①光学座标系统为基点丈量产品的恣意二维尺寸。
②探针座标系统为基点丈量产品的三维空间及二维平面尺寸。
③接纳相同的座标系统 ，使用测头的三维丈量可与影像二维混淆使用或使用影像的二维平面与三维立体丈量完善连系。
基本功效先容：
1. 完整的几何尺寸（点、线、面、圆、球、圆柱、弧、圆锥）、形位公差（直线度、平面度、真圆度、真球度、圆柱度、位置度、平行度、笔直度）丈量功效。
2. 组合元素量测 ，如角度,,圆心距,圆切线,两线距 ，两线中线,中心点 ，笔直距离 ，角中分线,两线交点等
3. 形位误差量测 ，犹如心度,真圆度,直线度,平行度等
4. 强盛之数学运算剖析
5. 影像直接经由盘算机屏幕显示视察直接量测存盘

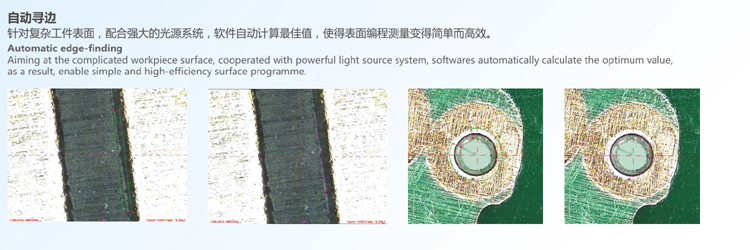

6. 使用影像工具可快速举行2D轮廓界线点扫描
7. 量测工件图形化显示 ，图形可存盘、打印 ，并可以转TXT、WORD、EXCEL及AUTOCAD档案式
8. 提供公差剖析 ，可举行有用之品管磨练
9. 工件的工具化可直接对工具举行几何基本运算
10. 兼容于2000, XP操作系统
高级功效先容：
11. 自动对焦
12. 影像自动捕获 ，操作轻盈 ，量测精度高
13. IUI功效 ，以尽可能少的时间完成操作
14. AUTOCAD读档 ，图形比对
15. 全自动同心变倍 ，统一工件可在差别倍率下量测（选配）
16. 事情不必摆正 ，有座标转换功效 ，量测效率高
17. 编程序自学习、阵列复制等功效实现大批量自动检测 ，提高事情效率。
18. SPC功效
19. 静态量测功效。
20. 工件丈量图片取像功效。
21. 提供强盛的线性与非线性赔偿功效 ，包管机台精度更高。
事情不必摆正 ，有座标转换功效 ，量测效率高
